發布日期：2017-11-09

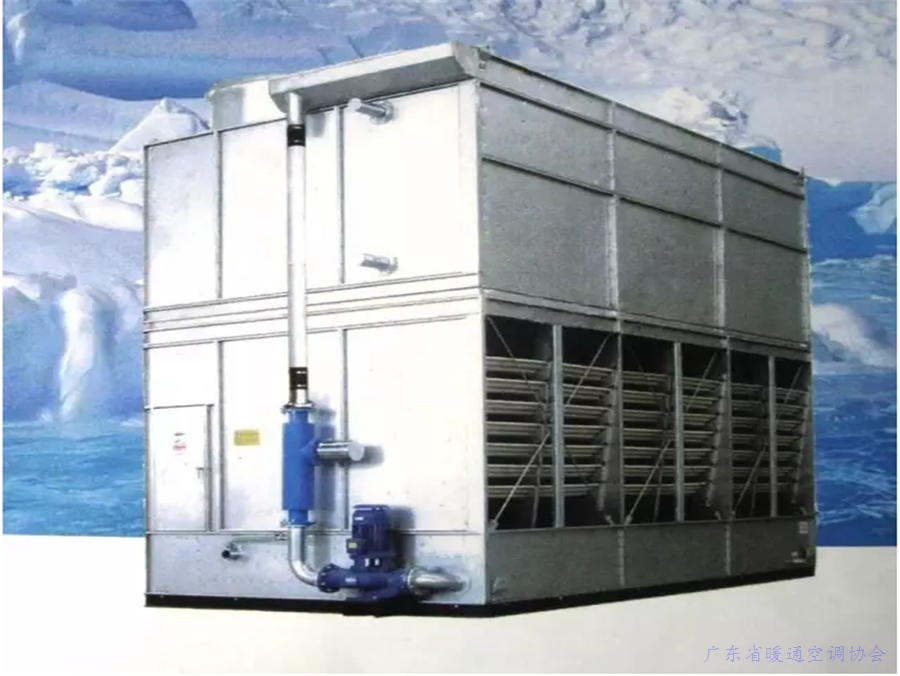

蒸發式冷凝器（Evaporative condenser)又叫蒸發冷、冷卻（凝）器，是由制冷利用盤管外的噴淋水部分蒸發時吸收盤管內高溫氣態制冷劑的熱量而使管內的制冷劑逐漸由氣態被冷卻為液態的一種設備。
一、構成
制冷蒸發式冷凝器是由專用軸流風機、噴淋嘴、電子水除垢儀、集氣囊、PVC換熱片、高效脫水器、冷卻管組、填料集水槽、水泵、集水器、箱體等部件組成。
二、工作原理
蒸發式冷凝器是制冷系統中的主要換熱設備，它的作用原理是：制冷系統中壓縮機排出的過熱高壓制冷劑氣體經過蒸發式冷凝器中的冷凝排管，使高溫氣態的制冷劑與排管外的噴淋水和空氣進行熱交換。即氣態制冷劑由上口進入排管后自上而下逐漸被冷凝為液態制冷劑。配套引風機的超強風力使噴淋水完全均勻地覆蓋在盤管表面，水借風勢，極大的提高了換熱效果。溫度升高的噴淋水由部分變為氣態，利用水的汽化潛熱由風勢帶走大量的熱量，熱氣中的水滴被高效脫水器截住，與其余吸收了熱量的水，散落到PVC淋水片熱交換層中，被流過的空氣冷卻，溫度降低，進入水箱，再經循環水泵繼續循環。蒸發到空氣中的水分由水位調節器自動補充。
換熱管采用多種形式，常用的有碳鋼熱浸鋅管（又分圓管和橢圓管）、鋁合金管、不銹鋼管（又分314/316圓管、波接管 ）；其中碳鋼熱浸鋅型蒸發式冷凝器為最早開始使用的產品且占有國內大部分的用戶主要用于高壓氣體冷凝、冷卻，適用壓力范圍在0—30MPa；鋁合金型蒸發式冷凝器為新型節能型新一代產品適用于冰機制冷劑冷凝，適用壓力范圍在0—5MPa；不銹鋼管蒸發式冷凝器主要用在一些化工廠的腐蝕性氣體冷卻及冷凝工藝中。
制冷蒸發式冷凝器的外殼一般用鍍鋅板噴塑，后因不耐腐蝕，逐漸采用了鍍鋁鋅板噴塑，市場上最新使用的是鍍鋁鎂鋅板，這種板材有不銹鋼的特點，不生銹，外觀好看，易加工。
三、蒸發式冷凝器的安裝和運行
機組應安裝在建筑物頂部或平整的支架上，機組軸流風機的排風口必須高于或至少等于圓周轉墻的頂端，避免排除的除濕器氣體回流。
1、管路：管路布置應符合制冷循環管路安裝規范的要求，在冷凝器與高壓儲液器之間應安裝平衡管，以防止其他堵塞使工質回到冷凝器中。
2、兩臺以上冷凝器并聯連接時應遵循以下原則：
冷凝器出液管端應設置存液u彎，出液管應具有足夠的垂直立管，其高度不小于1500mm
儲液器與冷凝器之間的均壓管應連接在冷凝器的進口處，出液管處存液彎的作用是建立一定液封，用于抵消冷凝器管組之間出口壓力的差別。
3、循環水系統：
由于噴淋水的蒸發，水中所含有的礦物質和其他雜質會遺留在水箱中，應定期排放，防止上述物質的聚集，否則水的酸度或礦物質含量會提高，產生腐蝕和水垢。
4、水處理：
最簡單的方法就是定期更換水箱中的水，這樣能較好地防止鋼制結構的腐蝕。
采用化學藥品處理水垢，化學藥品必須不影響機組表面鍍鋅的質量，循環水PH值應保持在6.5~8.0之間，當PH值超過8.3時，就應進行清洗，需用耐酸處理時，需特別注意，而對于鍍鋅只推薦含緩腐蝕進行處理。有關水處理的方案應請有經驗的水處理公司規定，或直接委托公司進行水處理。
5、循環水系統防凍
防止解凍最有效的方法就是采用安裝在室內的遠置水箱，該水箱的水平面應低于冷凝器，所有冷凝用水都能流到溫暖的室內儲水箱內。另外也可以用電，蒸汽或熱水裝置對水箱加熱。
在冬季環境溫度較低時，也可以停開水泵，只用風機工作，在這種情況下，應放凈水箱中的水，如裝有電加熱裝置，應處于不工作狀態。
進入水箱的水必須經過過濾網（60目）過濾，以防止噴淋系統堵塞。
6、鋼結構支架：
1、鋼支撐頂部應平整，水平度應不大于1.7mm
2、鋼支撐和底部安裝螺栓由用戶選擇和目錄。
四、維護要點
蒸發冷凝器在使用的過程中，隨著水熱交換，水蒸發，水中殘留的金屬和鈣物質的殘留，長期就形成了水垢和污垢。水垢和污垢的形成出去，對制冷效率影響不是很明顯。當污垢和水垢在管外形成一層致密的垢層的時候，就會嚴重的影響蒸發冷凝器的冷卻效率。主要的影響表現有以下幾點：
1、設備長時間工作，溫度降低不明顯，設備檢測部件無損壞。
2、制冷時間延長，在降低到相同的溫度的情況下，制冷時間延長。
3、噴水不均勻，水汽蒸發吸收熱量少。
面對以上情況，通常都是由于設備長時間沒有進行清理，管外層覆蓋了大量的水垢，導致了散熱的效率地下，因此，定期的設備保養和水垢清理也是保持蒸發式冷凝器正常工作的基本要求。設備在運行的過程中，不管的蒸發水，造成艙內長期處于潮濕環境。因此，蒸發式冷凝器的箱體厚度要達到一定的標準，鍍鋅層要達到一定的厚度。否則，在使用的過程中，就會比較容易收到腐蝕。在設備使用初期，我們可以添加電子除垢器裝置來減少水垢的累積。人工我們可以采用鹽酸進行酸堿反應，表層的水垢主要是鈣物質。采用酸堿化學反應對表層的水垢進行清楚。
在設備使用的過程中，我們可以設置專門的擋水板，將水與高溫下的冷凝管無法接觸，水垢就不會覆蓋在冷凝管管外層，這是有效的預防水垢的產生。
